一.概要

1)TJSmart系統由中央控制系統、控制器、輸入輸出模塊、傳感器、執行器組成；
2)對于現場系統的控制，支持中央計算機系統（電腦）、遠程手機/PAD等移動設備、現場面板、觸摸屏、傳感器等控制方式，任何控制方式的接入都支持編程；
3)現場系統為高可靠的FCS系統架構，為第五代過程控制系統，包含了PLC、DCS系統的特點，融入了現場總線技術；
4)控制器、輸入輸出模塊通過圖久的LogicEditor編程工具編程，完全圖形化；
5)控制器與輸入輸出模塊采用P-Bus總線進行通信；
6)控制器、輸入輸出模塊為現場控制系統，可不依賴于計算機獨立運行，穩定可靠；

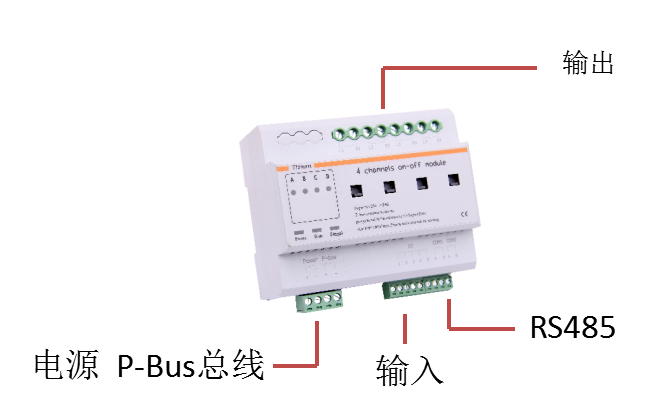

二.模塊的基本特征

1)采用DIN35標準導軌安裝；
2)24V DC/22V AC供電，無極性；
3)可編程，可以通過LogicEditor對其進行功能設置：
4)P-Bus總線（2芯、312.5kpbs、無極性、24V總線電壓、主從結構、總線拓?fù)?00m/自由拓?fù)?00m）；
5)RS485可選接口（可用于聯網、第三方設備集成、中控，如果需要編程必須配置）
6)開閉類型的模塊可選時鐘功能支持
7)輸入輸出接口（除部分特定模塊外，都包含輸入輸出接口）
8)通過編程實現總線斷開時執行本地邏輯功能
9)包含255個標準變量；
10)適應任何機電設備監控；
11)聯網方式推薦P-Bus總線，也可選擇RS485；


三.編程特性

IO分配

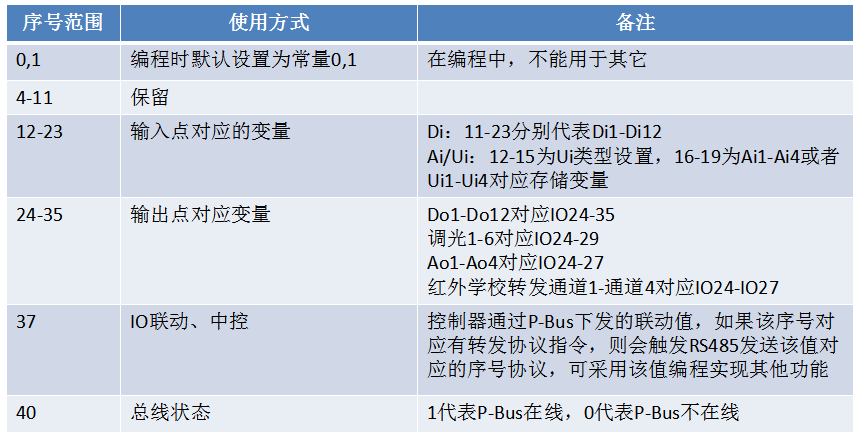

內部包含0-254個IO變量，作為編程、存儲使用，分配如下：

編程邏輯

通過LogicEditor編程，支持開關、延時、選擇、調節、定時、集合等標準邏輯，具體編程方法參閱LogicEditor有關說明。


四.網關特性

對于配置了RS485接口類型的非模擬量類型模塊，支持網關功能

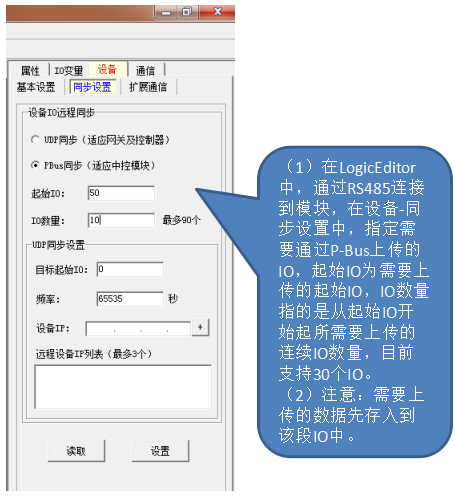

模塊配置:

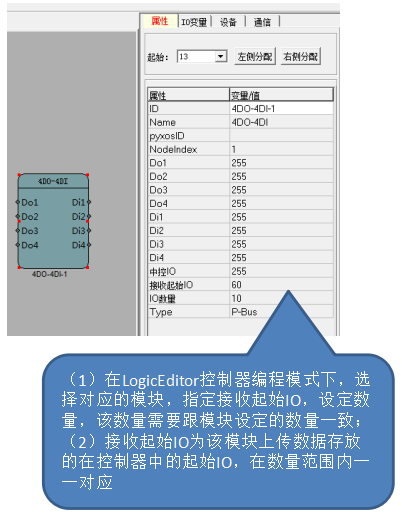

控制器配置

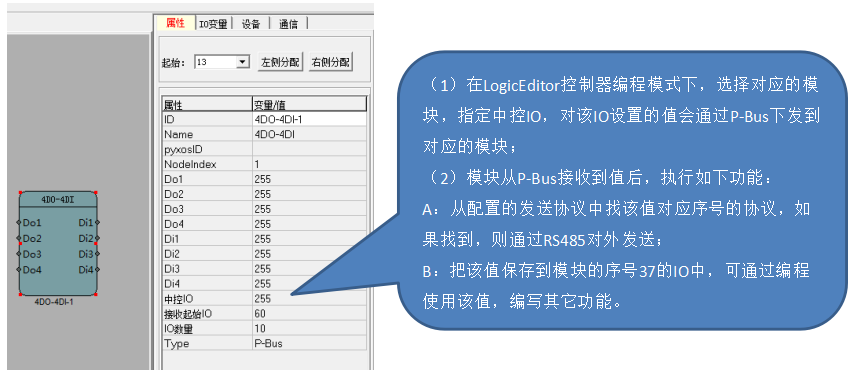

五.中控/聯動特性

對于非模擬量類型模塊，控制器可以通過該功能對模塊進行擴展控制，在模塊中可以編程實現具體功能。

控制器配置:

六.商務建議

1)通過FCS系統結構，即要求控制器（DDC）、模塊都支持可編程，總線在線時執行總線邏輯，總線不在線的時候執行本地邏輯設定控標點；
2)利用編程模塊能夠獨立支持時鐘、網關、中控的接口功能特性，設定系統結構、功能性門檻；
3)引導客戶從目前的以獨立縱向系統（門禁、視頻安防、會議、BA等功能獨立）往橫向設計，強調以房間、區域、場景應用的模式，這種模式的好處在于智能、集成度高且整體應用流暢和協調性強、易于獨立維護；
4)系統軟件平臺方面，可以要求同時提供B/S、C/S架構的監控方式，也可以把整體系統拆分成各個專用的功能性子系統，同時要求提供整體系統和各個功能系統，制造軟件品類優勢或成本優勢；
5)根據產品模塊獨立成系統的特點，可以把建筑的智能系統拆分成一個個細小的功能系統，各個細小系統實施之后，再做整體的平臺系統，要求平臺系統需要兼容小各個細小系統，為平臺系統商務提供便利和成本優勢。
